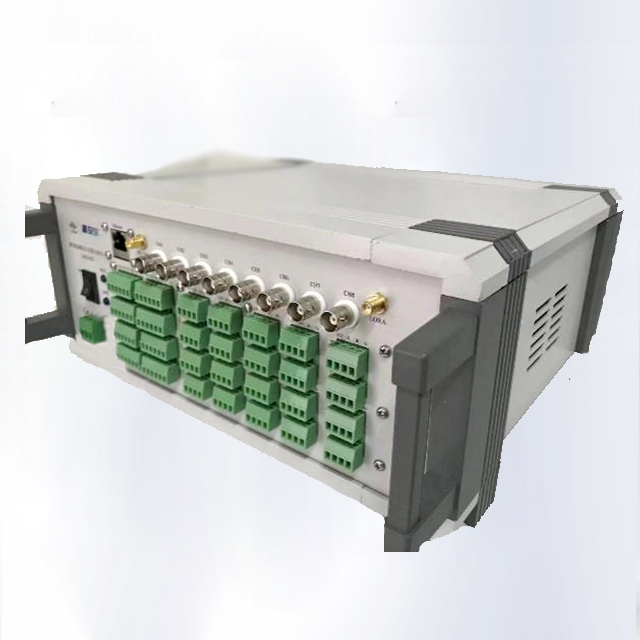

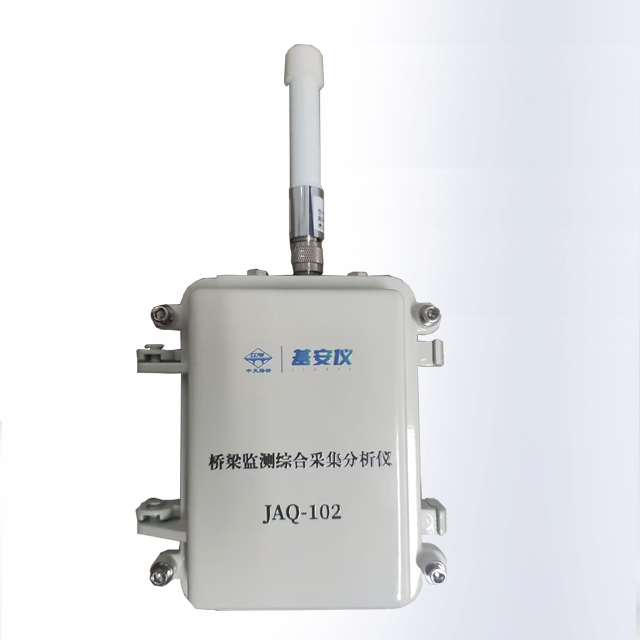

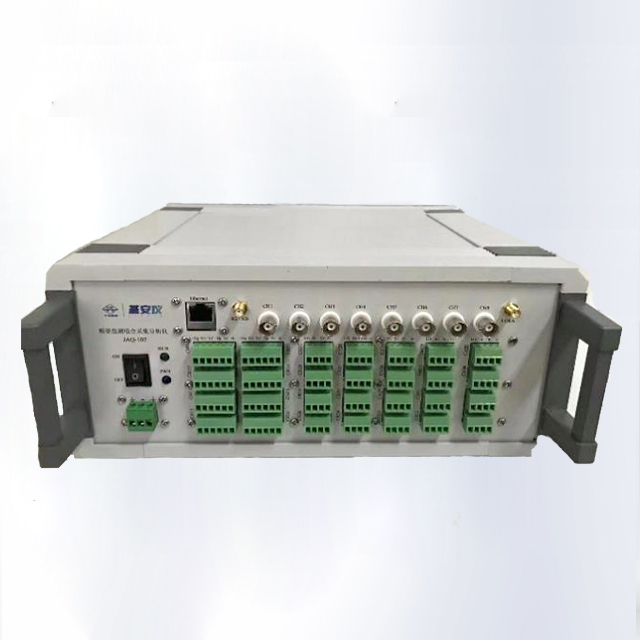

基安仪•桥梁监测综合采集分析仪
产品介绍
基安仪•桥梁监测综合采集分析仪参数名称 参数处理器STM32L4764G模组Quectel EC20，全网通2G/3G/4G ，最大Max 150Mbps（下行）/Max 50 Mbps（上
15631143118
- 基安仪•桥梁监测综合采集分析仪详细介绍
桥梁监测综合采集分析仪主要由ARM Cortex-A7主控芯片和ARM Cortex-M3微处理器芯片组成，通过使用ADC模数转换芯片将各种应变应力、振动、速度、位移等传感器进行数据采集，拥有多通道数据采集接口，数据经过内置软件进行分析、存储，并通过WIFI或有线以太网连接上位机进行数据显示，由4G模块直接将数据实时传输至服务器；支持使用有线以太网进行设备扩展使用。
参数名称 | 参 数 |
MCU | ARM Cortex-A7 |
ADC | 24位，采样速率30Ksps，SPI通讯接口 |
放大器输入方式 | 双端平衡差动输入 |
放大器输入阻抗 | 10MΩ |
放大器输入保护 | 当输入电平超过±5V 时, 放大器实行全保 |
桥式传感器模块 | 通道数：8；桥路类型：1/4桥； 量程：±5V；供桥电压：5V |
IEPE模块 | 量程5V；通道数：8； 配件IEPE磁电速度传感器 |
串口 | 2路RS-485 |
模拟量输入 | 共8路，4路4~20mA电流输入，4路0~10V电压输入 |
开关量输入 | 4路 |
振弦输入 | 4路,测频范围：400Hz～6000Hz；频率分辨率：0.1Hz |
通讯方式 | 4G全网通模块（NB-iot/LORA为选配） |
工作温度 | -40℃～85℃ |
供电范围 | 直流供电 9~36V，过流、过压、反极性自动保护 |
可外接传感器：
应变模块 | 量程 | 5000με |
桥路方式 | 三线制1/4桥、半桥、全桥（订购时确认桥路方式） | |
电压模块 | 量程 | 0-10V |
供电 | 12V或24V | |
IEPE模块 | 量程 | 5V（可定制） |
供电 | 24V，4mA恒流 | |
桥式传感器模块 | 量程 | 50mV |
桥路方式 | 半桥、全桥 | |
桥压 | 5V | |
电流模块 | 量程 | 4~20mA |
供电 | 12V或24V | |
振弦模块 | 测量范围 | 500-5000Hz |
温度 | -20℃~125℃ | |
RS485传感器 | 协议 | Modbus |
供电 | 12V或24V |
