  • 基安云边坡智能监测系统详细介绍

边坡智能监测系统

在所有的地质灾害中,除地震灾害外,崩、滑、流灾害是最为严重的,以分布广、灾发性和破坏性强,具有隐蔽性及容易链状成灾为特点,每年都造成巨大的经济损失和人员伤亡。

据统计数据显示,滑坡灾害是我国主要地质灾害类型,天灾无法左右,但在科技越来越发达的今天,我们可以通过技术手段更好地预警,防患于未然。健康监测——智能监测势在必行!!!

边坡监测主要内容

边坡监测具体内容选择,应根据边坡的等级、岩(土)性质、地质条件、气候条件、支护结构特点等综合考虑。

一般情况边坡监测内容:表面位移、地表裂缝、深部位移、边坡应力、地下水、降雨量及渗流监测、支护结构的应力及应形监测等。

部分监测设备





北斗/GNSS(地面位移)

拉绳式裂缝计

地下水压/水量监测计




支挡结构内力监测计雨量监测计边坡应力监测计

边坡智能监测系统项目工作流程


“云网边端”边坡智能监测系统组成


监测传感器 → 数据采集 → 数据传输网络 → 监测云平台/监控中心

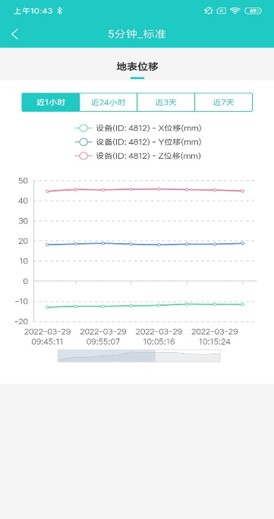

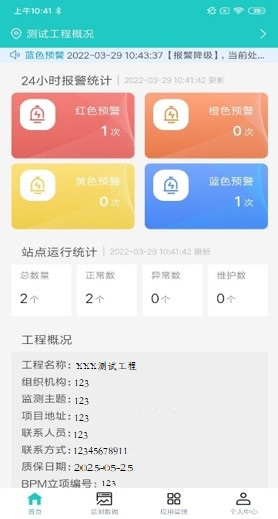

边坡智能监测系统用户移动端界面


w1.png    w2.png    w3.png

通过移动端的应用,使得管理人员可以随时随地掌握项目现场最新的实时数据、设备状态信息等;同时,也可以快速响应一线人员的日常运维和巡视 / 巡检的作业需求。


边坡智能监测系统亮点之一 “天、空、地一体化”

INSAR空间位移监测

监测范围广,监测受环境因素影响小,且能直观反映一段时间以来的边坡变化趋势。

机载激光扫描仪云建模

采用机载激光扫描(LiDAR)技术,在小型飞机或直升机上搭载激光扫描仪、获取高精度数字模型,去除植被后可清晰鉴别山体表面“损伤”。

通过各种监测方法的优势互补, 实现大范围或重点区域滑坡隐患的中长期监测预警。

卫星监测(天)


多时相卫星光学遥感监测                                         时序星载InSAR监测

航空监测(空)



        多时相机载LiDAR滑坡监测                                         多时相无人机航拍滑坡监测


地表及坡地监测(地)



布设地面传感器和坡体内部传感器对边坡进行精准密集监测,根据监测结果在灾害实际发生前发出预警信息,以保障受威胁人员的生命财产公全。


三维可视化模型




建立边坡精细化三维模型,依托三维可视化、影像变化监测等先进技术,将海量的地质灾害数据直接显示,实现了地质灾害海量数据的可视化集成模型。

地灾模拟

图片8.png     图片9.png

建立边坡三维地质模型并模拟地表运动进行灾害分析,为应急方案提供数据支持。


精细化分析

图片10.png    图片11.png


危岩监测,对细节和角度进行分析,科学合理制定运维方案。

边坡监测项目案例

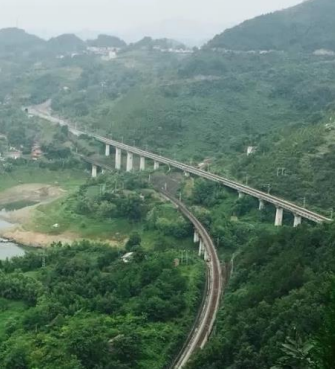

安康铁路边坡安全监测

福建永安地灾安全监测

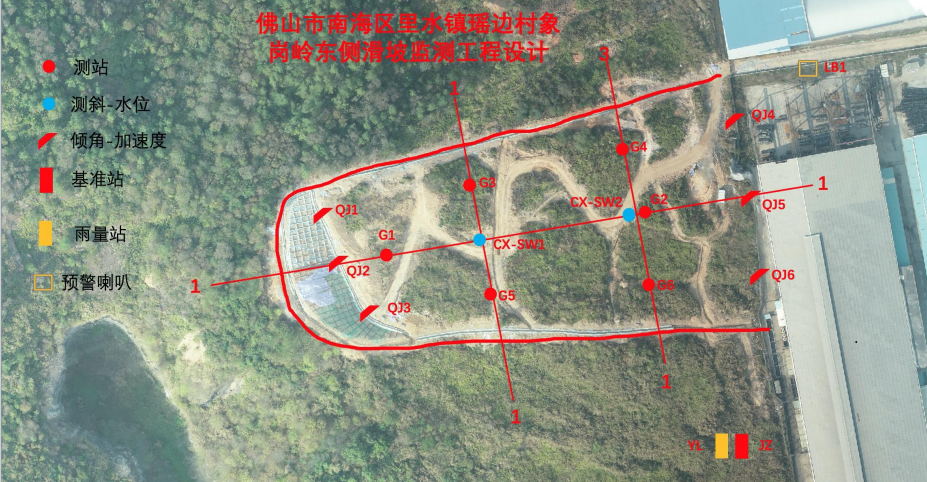

佛山市南海区里水镇瑶边村象岗岭东侧滑坡监测

天荒坪电站自动化监测
