• 系统总体逻辑参照业界系统架构标准,结合业务现状、未来系统发展规划以及外部系统的数据交付情况,建立适合业务实际需求的3层系统架构:数据集成、分析应用层、监控展示层;并基于通知服务提供轻量化协同流程,安全服务为系统提供无缝的应用接入和数据安全保障。
![](/uploads/allimg/20231211/1-231211145H3X0.png)
• 基础层次是通过对智慧排水系统大数据平台数据、经营分析系统数据及其他业务平台的业务数据,根据分析需求进行元数据抽取到分析数据库。通过数据分析模型和自助分析组件对分析数据库进行数据分析处理,并形成分析成果,成果最终通过决策和分析应用进行统一管理。
![](/uploads/allimg/20231211/1-231211145H3R5.png)
• 平台能实现的功能:
平台服务于企业污水排放在线监测及污水处理厂集中监控,建设污水系统平台,能实现
① 数据的集中采集
② 视频信息监控采集
③ 数据实时监测
④ 数据的查询统计与分析
⑤ 远程自动化控制
⑥ 巡检及报警等
⑦ 微信小程序
一、三维交互界面
结合污水处理厂中控平台采集数据、及场外排污企业新增设备收集的数据,综合处理后展示在大屏,整合各方资源,构建大数据展示平台,达到“直观展示、实时监控、数据总览”的目标。
二、视频监控
通过在水厂、排污设备、进出水口等设施附近加装摄像头,实现对重要位置的视频监控。使用硬盘刻录机接入排污企业排水口视频监控数据,实现视频监控数据的轮询显示、操作以及历史的查询回放等功能。
三、数据实时监测
安装物联感知设备,对监测点数据如压力、流量、水质等进行实时采集、在线监测。实现生成监测点历史监测数据相关报表、趋势曲线等。
四、远程自动化控制
在智能无人处理模式下,该设备依托部署在污水处理现场的传感器节点(液位计、氧气浓度传感器、污水流量计、PAC加药计量泵等)在获取到各个节点数据后,通过智能决策对污水厂各个被控模块进行控制,保证污水处理的稳定性和高效性。另外该设备利用通讯网络实现污水处理环境、外部环境信息以及污水处理情况的智能感知、可视化管理智能、智能决策、智能分析、智能预警,使得管理者在远程可以实时查看污水处理系统的各种数据,通过结合自身经验和云端决策情况对污水处理系统的各个模块进行控制,使其运转更加高效。
五、污水企业管理
在厂外污水企业排水口配置流量监测设备,将数据发送至智慧排水系统平台。对污水企业视频查看,及流量、水质进行统计管控。功能如下: ①流量统计②水质监测、及对应条件的报警功能③污水企业阀门开关控制④远程抄表⑤收费储值通道
六、报警中心
根据中控采集数据如果测压点低于临界值,自动发出报警。
异常报警
报警信息的类型、时间、位置、次数以及报警的有效率,用户可以自定义生成报警统计报表及报警有效率报表。
报警报表统计
七、用户模块
管理员可以通过用户模块管理各个部门的用户,添加用户角色,并设置权限和数据权限。还可进行部门管理。

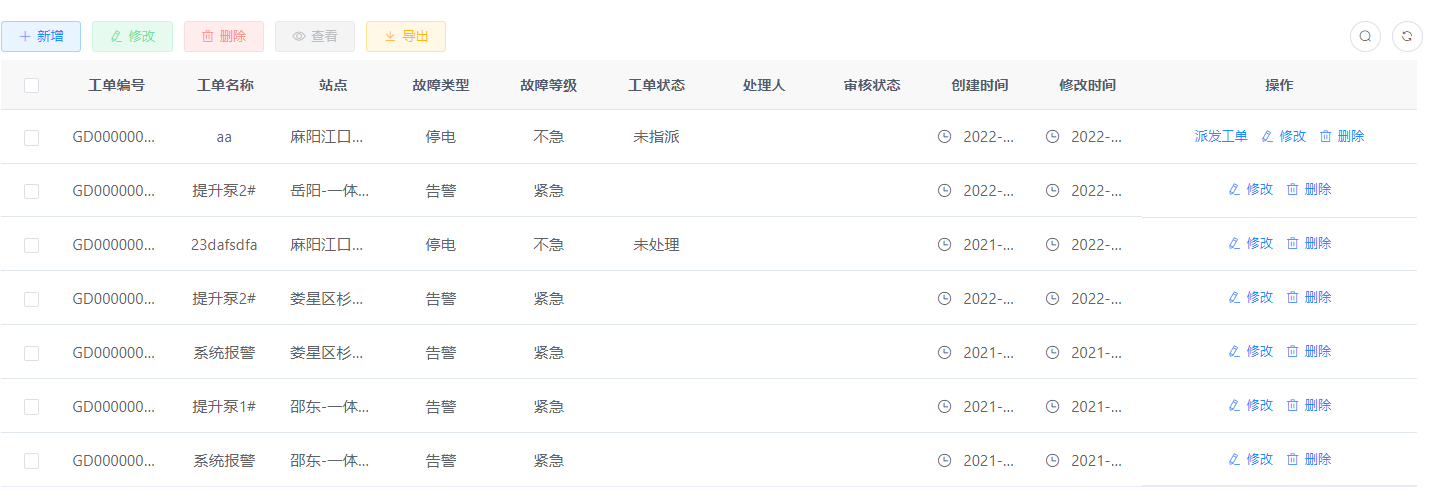

八、工单模块
工单模块主要是站点设备出现问题。运维、客服和业主发现问题都可以发起工单,工单的任务由客服指派给运维人员,运维人员根据工单描述到现场去解决问题,问题解决的情况反馈给客服。
九、设备管理
设备管理模块主要是厂区所有设备的管理,操作员可添加设备,对厂区所有设备的维保状况、使用状况、库存、报废状况给予全面了解。
十、巡检模块
巡检模块运维人员每天都会定期巡检,巡检由于客服,运维和业主都能发起一个巡检任务,由客服指定给相应的运维人员去巡检,运维人员也可以主动去巡检。
十一、微信小程序
微信小程序主要为用户提供各种线上服务,涵盖工单模块、巡检模块、报警模块、站点管理等功能。
用户如需发起工单,进入微信小程序进行登陆,点击“发起工单”即可,工单的任务由客服指派给运维人员,运维人员根据工单描述到现场去解决问题,问题解决的情况反馈给客服。还能发起巡检任务,由客服指定给相应的运维人员去巡检,运维人员也可以主动去巡检。巡检时候的隐藏隐患也可以通过报警模块体现,设备有传感器,发生故障就会马上接受到短信提醒。
![znjy.jpg](/uploads/allimg/20231211/1-231211151612205.jpg)
![jqbq.jpg](/uploads/allimg/20231211/1-231211151625E2.jpg)
![sdxx.jpg](/uploads/allimg/20231211/1-23121115163H36.jpg)
![](/uploads/allimg/20231211/1-23121115101c54.png)
![](/uploads/allimg/20231211/1-231211151019508.png)
![](/uploads/allimg/20231211/1-23121115101a94.png)
![](/uploads/allimg/20231211/1-231211151020J2.png)
平台优势
![](/template/jianyun/pc/images/wscys.jpg)
•驾驶舱:管理人员查看全厂关键生产指标信息,中控人员快速查看生产异常情况和处置情况。全厂信息可视化展示。展示项目基础信息,监控全厂运营信息。监控调度信息,显示人员执行任务情况告警信息弹窗展示,同时展示相关设备位置等信息。
统计分析:精细化全面统计运维数据:告警、水量、水质、能耗、维修等数据自动汇聚,区域维度、时间维度趋势统计展示,排名自动统计数据深度挖掘海量数据自动选取生产关键数据;辅助管理人员进行精细化管理和科学决策。
厂区管网监测:针对污水厂各类管线布局,采用三维组态仿真技术,1:1呈现污水处理厂管道分布的3D模型。清晰的标注出污水处理的各种管线流向,提升污水厂管理水平。
模型模拟技术:利用机理模型、人工神经网络、数据挖掘、机器学习等技术,建立全流程模型对生产全过程模拟和精细化控制,根据进水冲击实时生成工艺运行参数的优化方案,可以实现在线实时动态建模、在线模拟、方案生成、评估、优化,对生产过程中可能存在的问题进行定量性诊断和预测预警分析,实现生产系统的智能化管理和智慧化控制。
BIM技术:建立水厂BIM模型,以实现水厂信息的集成、应用与管理。BIM的模型不仅包含了水厂的几何信息、专业属性及状态,还包含水厂构造、功能、机电设备等信息。主要实现对水厂设施管理、资产管理、运维管理、技术管理,模型管理,文档管理等职能。
AR、VR技术:以增强现实技术为依托,对低点摄像机、门禁、可视对讲、建筑物、标志物、道路等进行标注,形成各种虚拟标签。虚拟标签支持画面跟随,能够随着“云眼”摄像机变焦变倍进行分层分类显示,另外,虚拟标签支持全文搜索和模糊搜索,搜索到目标标签后,系统能够自动聚焦到标签当前所在位置进行细节查看,形成实景地图,能给监控人员带来非常直观的临场感。
赵县污水处理厂
赵县污水处理厂将辖区多个镇、行政村、自然村的生活污水通过一体化处理站(一体化泵站)、净化槽纳入统一管理,通过建设统一的监测网络、获取辖区内各个设备和仪表的在线监测数据,实现污水一体化设施运行情况监控、数据智能化分析处理与可视化展现,提供包括多站统一管理、监测数据可视、视频监控、单站点管理、工艺流程等可视化能力。
邯郸市肥乡污水处理厂
邯郸市肥乡区第二污水处理厂项目采用BIM建模技术,建立整个水厂及配套管网三维BIM模型,结合GIS平台、物联网技术实现数据关联互通互动。项目地质数据、无人机航飞数据、设计数据、施工过程数据融合管理,并与水厂智慧运营平台结合,便于项目过程管控、及后期智慧运营管理及维护。
