BIM技术如何助力提升供排水管路设计的优化效率？

利用 BIM（建筑信息模型）技术可以显著优化排水系统的管路设计，提高效率和精度，同时降低后期维护成本。

1、管道布局优化：BIM技术提供了直观的三维模型，可以精确模拟排水管路的布局，避免设计错误和冲突。

（1）三维可视化与空间分析：BIM技术能够提供排水系统的三维可视化模型，使设计人员可以直观地了解管道在建筑空间中的布局情况。通过空间分析工具，可以在模型中精确模拟建筑结构及空间布局，合理规划管道的走向、大小和连接方式，实现最短化、最经济化的布局。

（2）碰撞检测与协调：BIM软件具备三维空间中的碰撞检测功能，可以及时发现管道与其他建筑元素（如结构梁、柱等）之间的冲突。例如，在复杂的高大空间中，管道需要根据屋面造型和钢结构条件进行调整，BIM技术可以帮助设计人员时刻观察三维模型来进行管线协调。通过碰撞检测与协调，可以避免施工阶段出现返工，提高设计的准确性和施工的顺利性。

2、管径与坡度优化：BIM模型可以清晰显示排水管道的路径，包括管径、坡度、连接点等，帮助优化布置方案，减少材料浪费和施工难度。

（1）参数化设计与模拟：BIM技术的参数化设计允许设计人员在模型中修改管径、坡度等参数，系统会自动更新相关联的管道信息。通过模拟不同管径和坡度下的水流情况，可以找到最佳的管径和坡度设置，以提高排水系统的效率和可靠性。例如，在市政排水管道支线布置中，BIM技术可以帮助优化管径选择，使管径更合理，提升排水效率。

（2）水力计算与分析：在BIM模型中，可以集成水力计算工具，对排水系统的水力性能进行分析，包括流量、压力、流速等参数。通过水力计算，可以评估不同设计方案的性能，选择最优的管径和坡度组合，确保排水系统在各种工况下都能稳定运行。

3、水力计算与性能优化

BIM与水力分析软件结合（如Revit与Autodesk Insight、HydroCAD），可对排水管路进行水力学分析，确保管道的流量、流速和排水能力满足要求。

4、雨水与污水分流设计

BIM技术可以帮助清晰地区分和布置雨水、污水管道，优化排水系统的分流设计，避免混流问题。在雨污分流的排水设计中，利用BIM清晰规划分流管道的路径和连接点。并模拟雨水调蓄池的设计，合理分配雨水管网的流量负荷。

5、材料选择优化

材料库与性能分析：BIM技术拥有丰富的材料库和材料性能数据库，设计人员可以在模型中选择不同类型的管道材料。例如，在给水系统中，可以根据水质、耐久性和渗漏风险等因素，挑选合适的塑料管道或金属管道。同时，BIM模型中的材料信息还可以进行物性计算和成本评估，帮助设计人员在满足性能要求的前提下，选择性价比最高的材料。

6、协同设计与信息共享

多专业协同：BIM技术允许多个专业团队（如建筑师、结构工程师、给排水工程师等）在同一个模型中协同工作。通过协同设计，可以确保各个系统之间的相互协调，减少冲突和问题，提高整体设计的效率和质量。例如，在设计过程中，给排水专业可以与结构专业密切合作，共同优化管道的布局和支撑结构。

信息共享与沟通：BIM模型作为信息集成的平台，可以实现设计团队内部以及与业主、施工方等利益相关者之间的信息共享。通过BIM模型，各方可以清晰地了解排水系统的设计意图、技术要求和施工细节，促进沟通和理解，确保设计方案的顺利实施。

7、施工模拟与优化

施工过程模拟：利用BIM技术，可以对排水系统的施工过程进行模拟，预演管道的安装、连接等施工步骤。通过施工模拟，可以提前发现施工中可能出现的问题，如施工顺序不合理、施工空间不足等，并对施工方案进行优化，减少施工风险和成本。

施工指导与优化：BIM模型可以作为施工指导的依据，为施工人员提供详细的施工图纸和施工说明。在施工过程中，可以根据BIM模型对施工进度和质量进行实时监控，及时调整施工方案，确保施工的顺利进行。

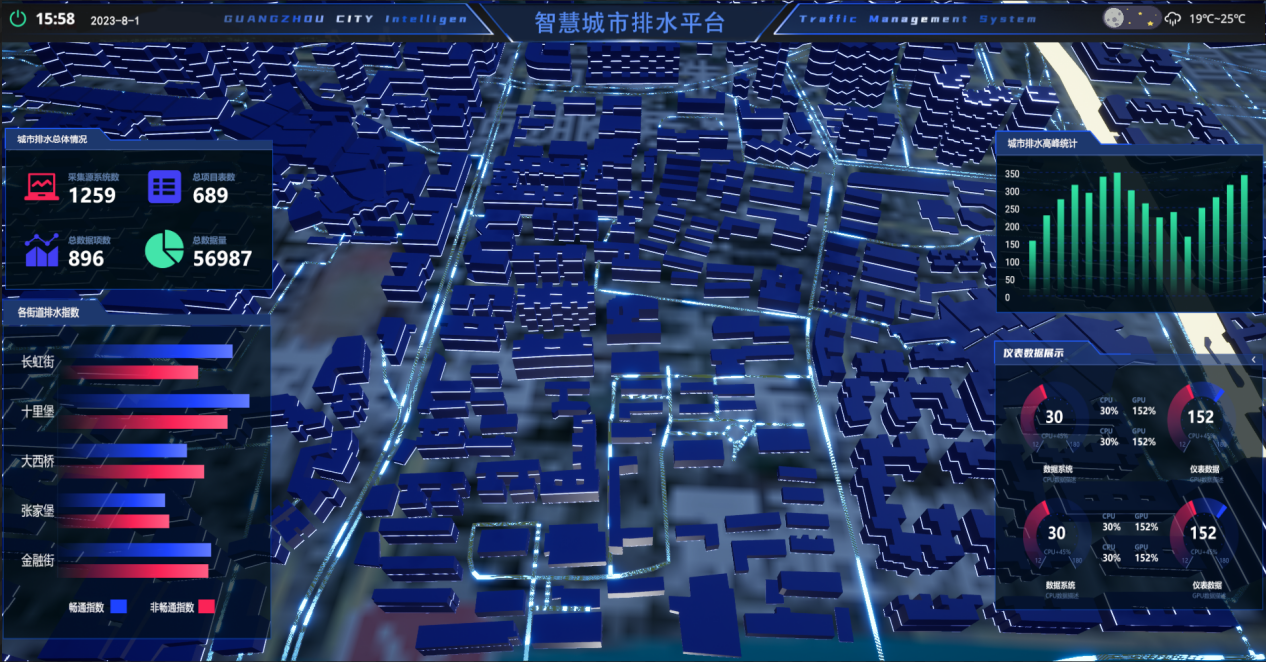

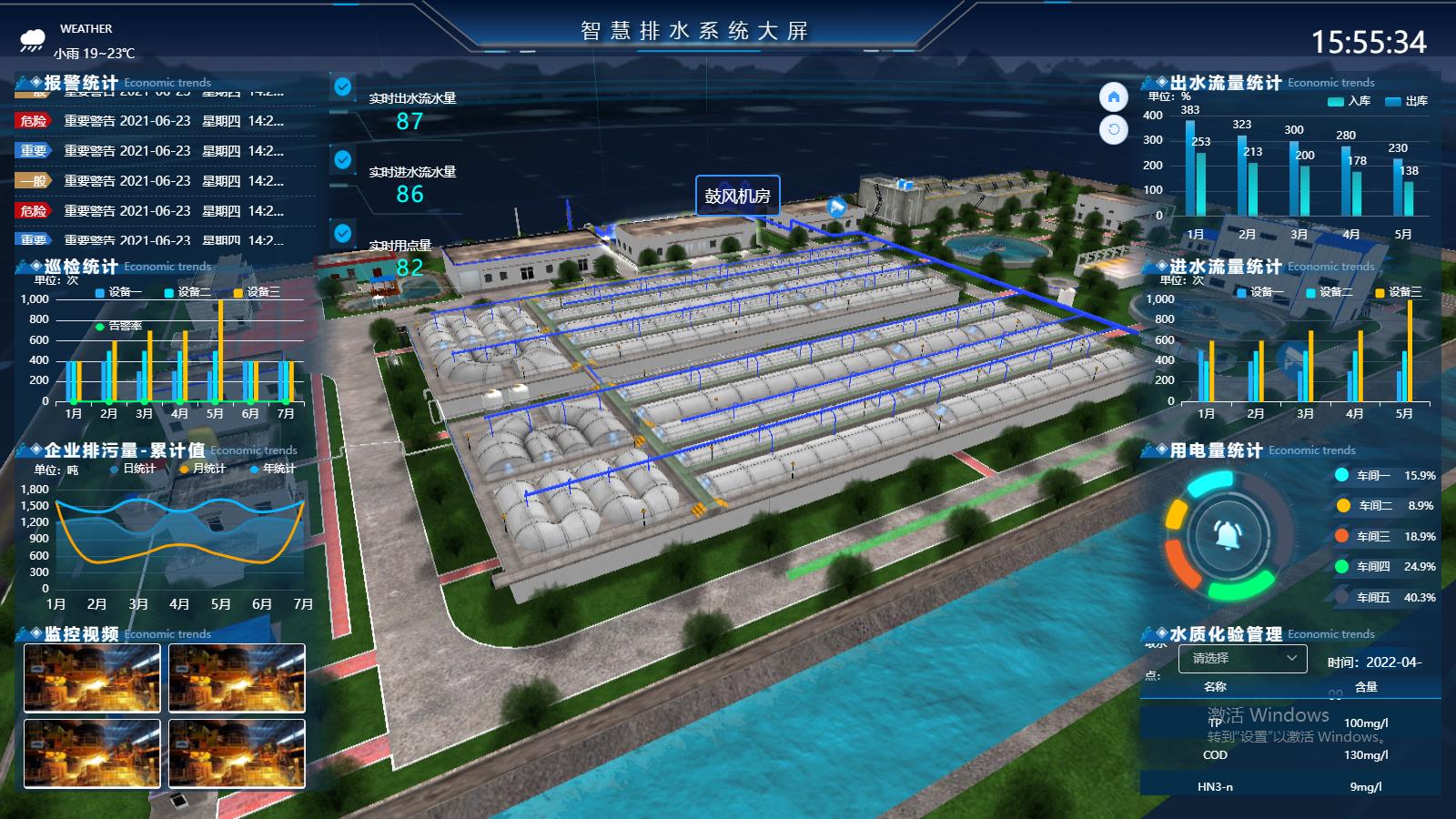

       中交路桥科技基安云·智慧城市排水平台（SDP）基于在线监测、数学模型、地理信息系统等先进技术，采用BIM、loT、AI、VR等技术，构建基于CIM的数字孪生平台，实现排水防涝设施的数据维护、运行管理、情景模拟、风险评估、指挥调度、动态决策等功能，结合水动力学数值仿真和暴雨降水模型算法，借助高性能计算，实现了城市内涝风险的预报、预警、预演和预案。
